Fermeture du boitier
Avant de fermer le boitier, confectionner les fixations velcro en réalisant une couture sur un pli du velcro. Une double épaisseur de votre velcro lui évitera de sortir de la fente.
Assurez-vous que l’interrupteur est en position OFF et connectez la batterie.
Placez l’antenne du GPS
Mettez en place les velcros
Placez la batterie au font du boitier. Fixez la avec du scotch double face.
Placez le PCB dans le boîtier en faisant passer le fil de l’antenne sous la carte TTGO.
Placez l’antenne dans le support prévu dans le font du boitier.

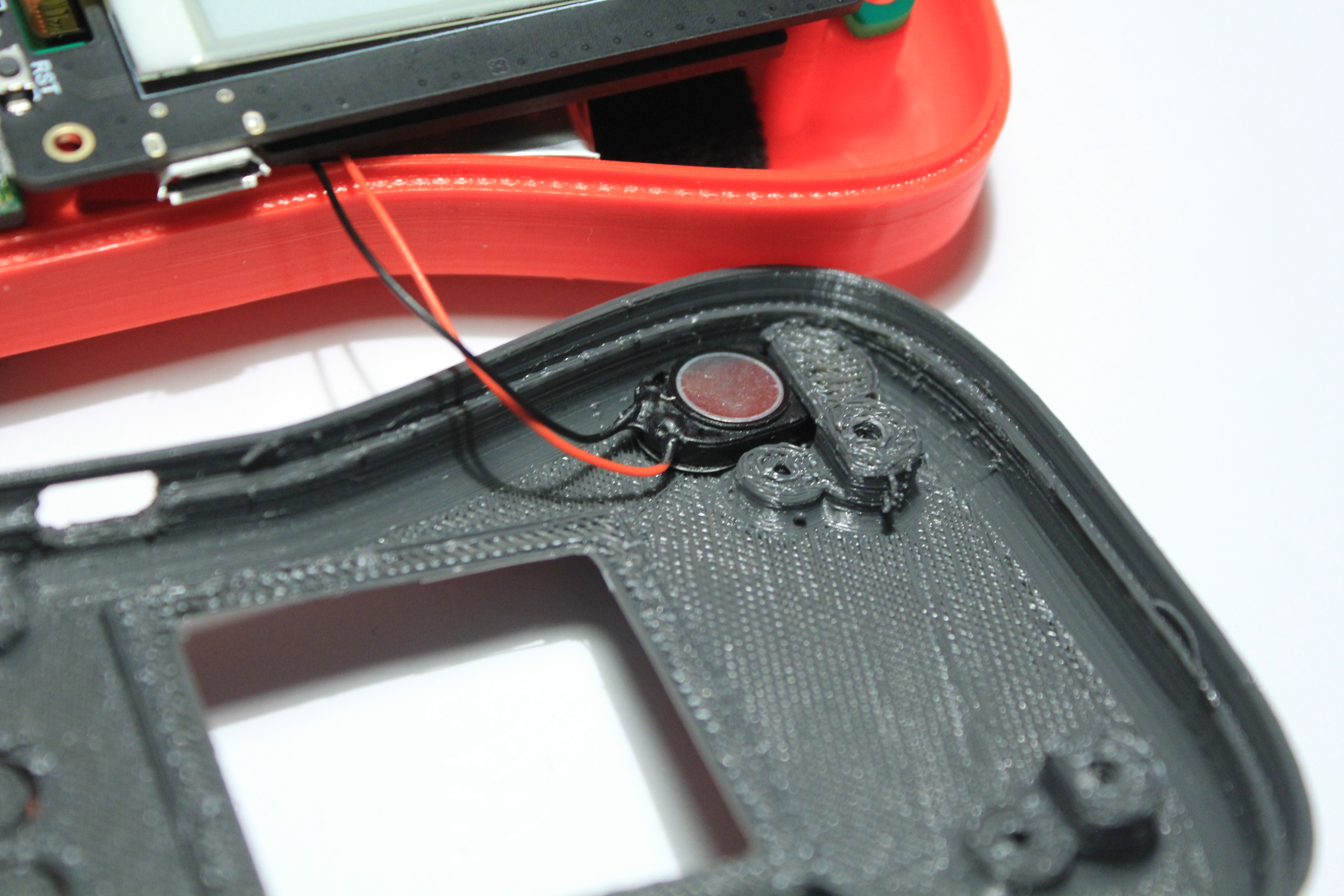

Placer le Haut parleur dans la fixation disponible sur le couvercle du boitier sans l’enfoncer complétement.
Vérifiez que le boîtier ferme correctement. Ne pas appliquer trop de pression! Vous pouvez placer les vis.
Vous pouvez replacer l’écran si besoin. Décoller doucement le double face et replacez l’écran avec prudence et en n’appliquant pas trop de pression!
Terminez en plaçant le HP au font du support et en refermant le boitier

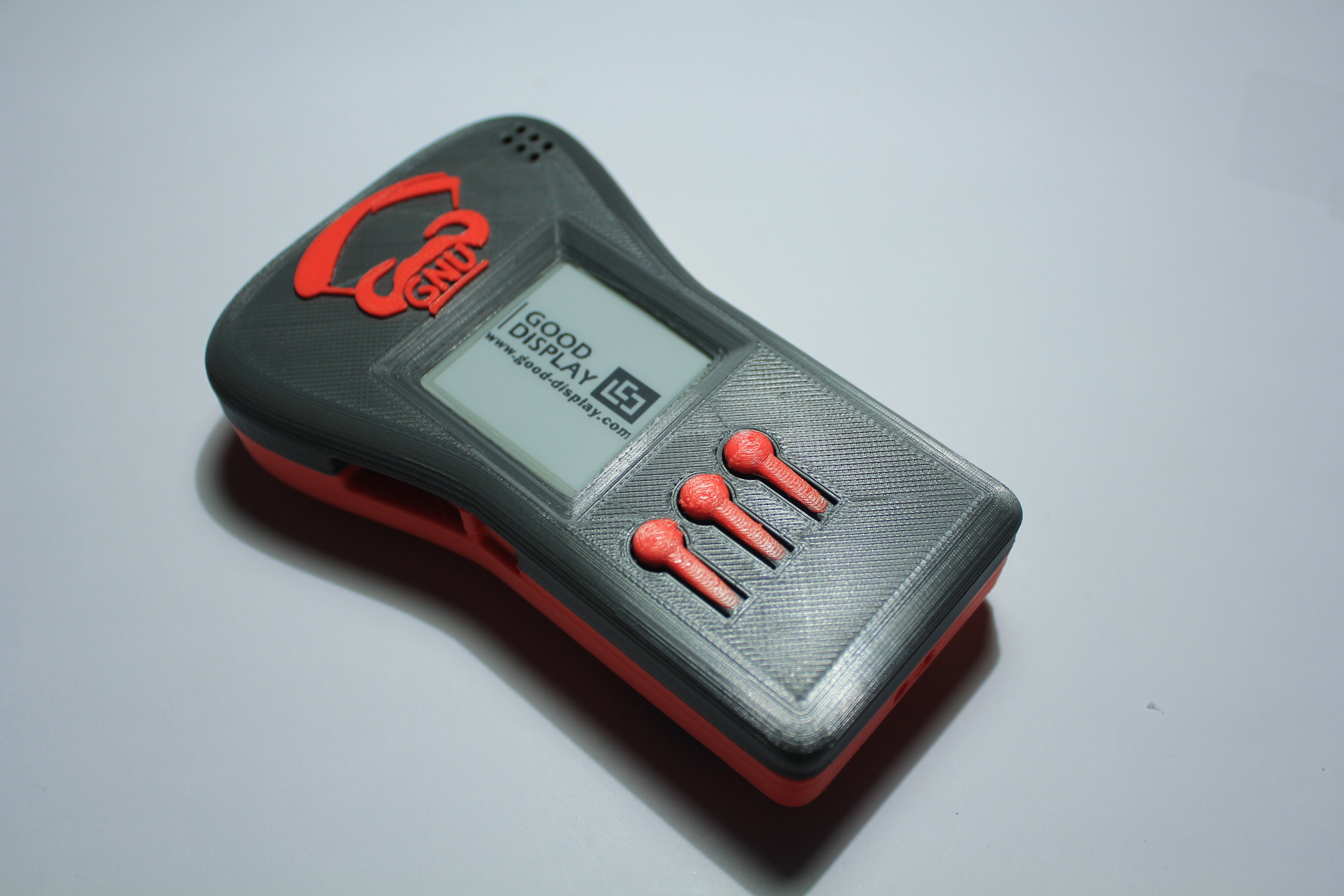

Votre GnuVario est terminé
- Chargez la batterie jusqu’à ce qu’elle soit pleine.
- Copiez les fichiers du dossier RootSD à la racine de la carte SD et insérez la dans le connecteur à gauche.
- Mettez le variomètre à jour via le port USB.
- Mettez le Gnuvario-E sous tension.
- Patientez quelques secondes, un bip retentit et l’écran s’allume.
- Si cela ne fonctionne pas, vérifiez vos soudures.
